Il PhotoMonitoring™ è una tecnica di telerilevamento per il monitoraggio in continuo e di precisione degli spostamenti superficiali, delle deformazioni e dei cambiamenti significativi dello scenario osservato. Le immagini acquisite da fotocamere basate a terra — in postazione fissa o riposizionate periodicamente — vengono analizzate, correlate e confrontate in modo automatico e quantitativo con algoritmi di Digital Image Correlation e change detection, fino a un’accuratezza inferiore alla dimensione del pixel (sub-pixel).
È la tecnologia ottica che lavora dentro i servizi di monitoraggio NHAZCA — frane, ponti, dighe, gallerie, opere geotecniche e strutturali — con elaborazione dei dati nel software proprietario IRIS.
Tecnologie scelte da gestori di infrastrutture, enti e imprese in tutta Europa
La tecnica
Dalle immagini alle misure: il PhotoMonitoring — detto anche fotomonitoraggio o monitoraggio fotografico quantitativo — trasforma sequenze di fotografie dello stesso scenario in mappe di spostamento, serie temporali e mappe di cambiamento. Non è una semplice sorveglianza visiva: ogni pixel diventa un punto di misura.
Fotocamere in postazione fissa o riposizionate periodicamente acquisiscono immagini dello scenario, anche a distanza di chilometri, con trasferimento automatico dei dati e gestione da remoto via 4G/5G o Wi-Fi. La frequenza di acquisizione arriva fino a un’immagine ogni 10 secondi.
Gli algoritmi allineano automaticamente le immagini con precisione al pixel e normalizzano le differenze di illuminazione fra un’acquisizione e l’altra: nuvole, ombre e cambi di esposizione non diventano falsi movimenti.
La Digital Image Correlation misura gli spostamenti confrontando coppie di immagini su base breve e lunga (multi-baseline); la change detection individua i cambiamenti dello scenario. L’accuratezza è sub-pixel: inferiore alla dimensione del pixel dell’immagine.
Ogni rilevamento riceve un punteggio di confidenza che riduce i falsi positivi rispetto alla semplice motion detection; sugli alert critici è possibile la revisione umana prima della notifica. In uscita: mappe di spostamento a tutto campo, mappe di cambiamento e serie temporali per il monitoraggio spostamenti su punti e aree critiche.
Applicazioni
L’Italia è tra i paesi europei più interessati da fenomeni franosi, censiti a scala nazionale dall’Inventario dei Fenomeni Franosi in Italia (IFFI) di ISPRA. L’evoluzione di un fenomeno dipende da fattori geologici, idrologici e antropici che cambiano nel tempo: per questo il monitoraggio frane non è un singolo rilievo, ma un’attività continuativa che mantiene aggiornato il quadro conoscitivo e supporta le decisioni di chi gestisce il territorio.
Misura delle convergenze durante lo scavo e in esercizio, senza installare bersagli fisici sul rivestimento. La misura segue le deformazioni della sezione con la frequenza del cantiere, non con quella delle campagne topografiche.

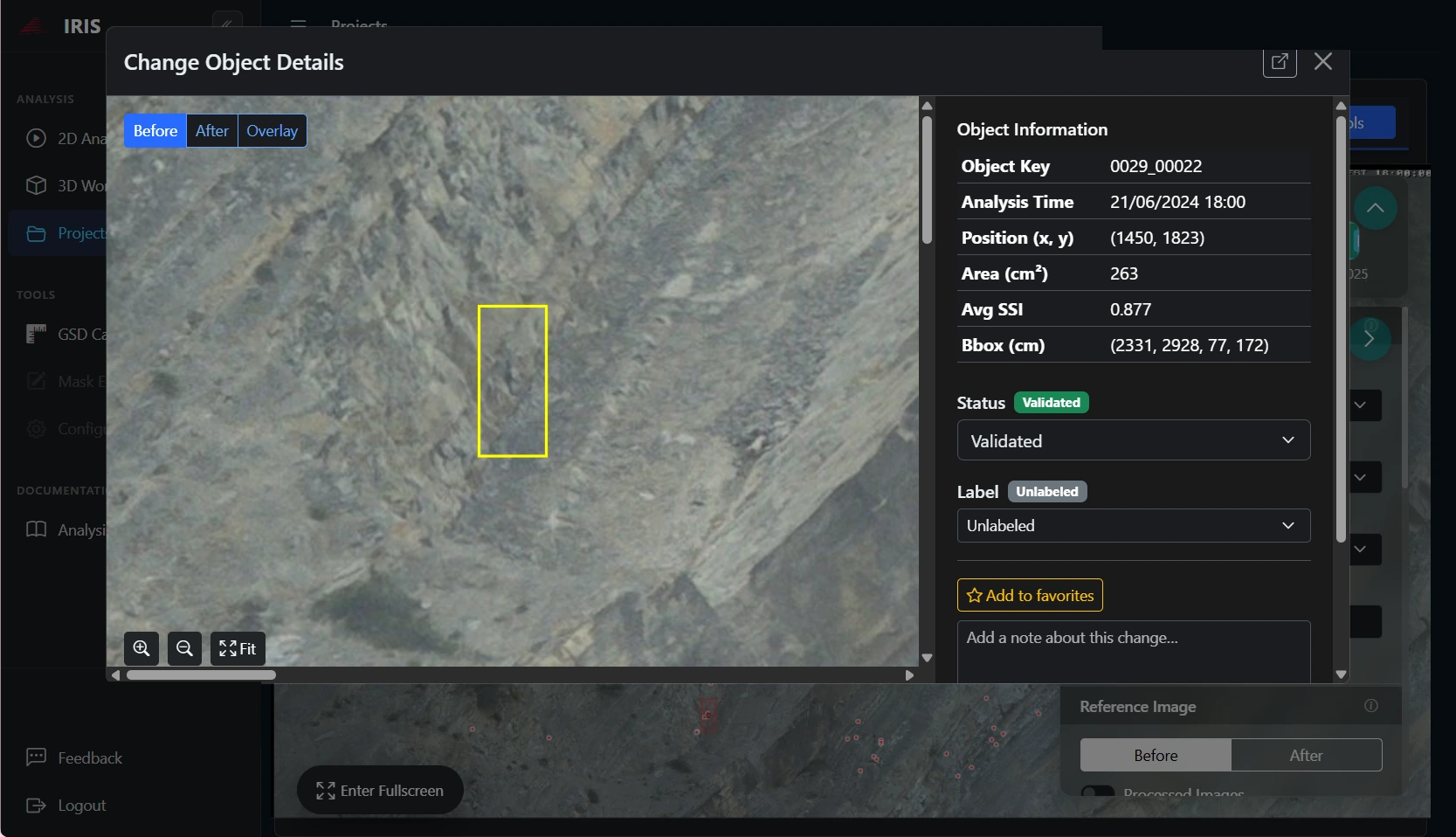

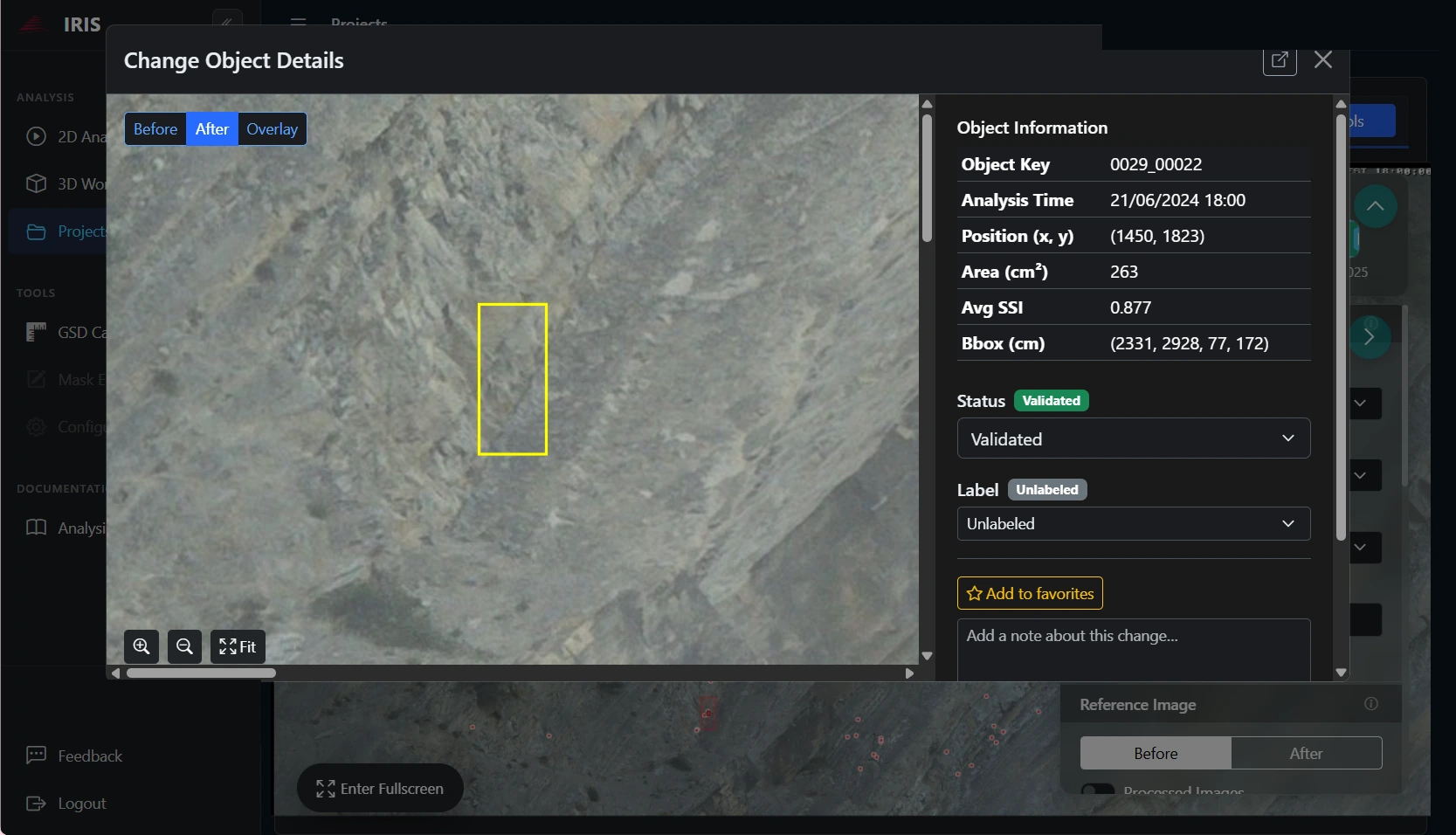

Identificazione e conteggio automatico dei distacchi, con mappe di distribuzione e frequenza degli eventi: la base quantitativa per l’analisi di pericolosità da caduta massi.

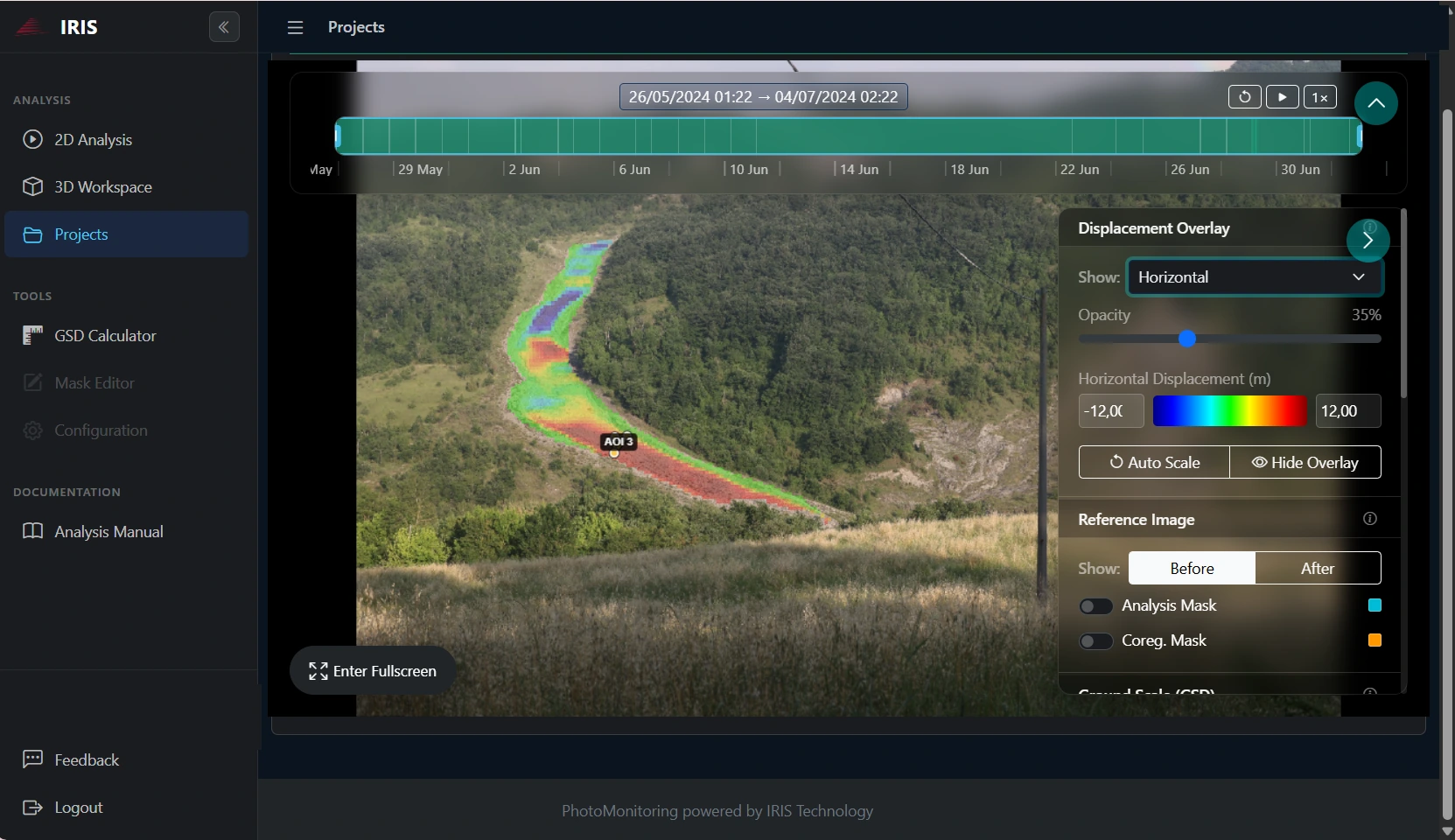

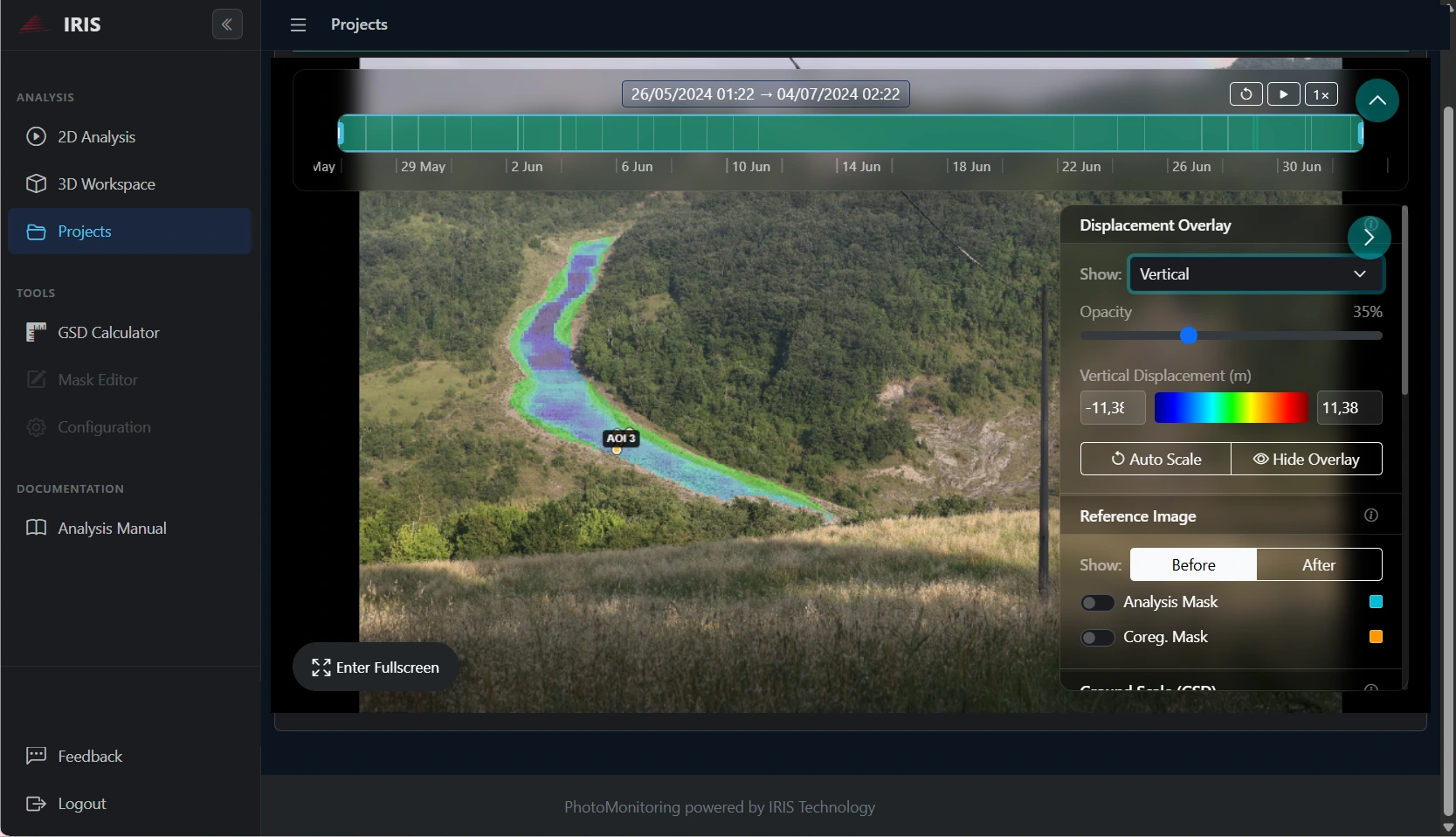

Il PhotoMonitoring delle frane produce mappe di spostamento e serie temporali su versanti attivi, anche con evoluzioni rapide e impulsive, a supporto delle decisioni di chi gestisce il rischio.
Applicazioni · Gallerie

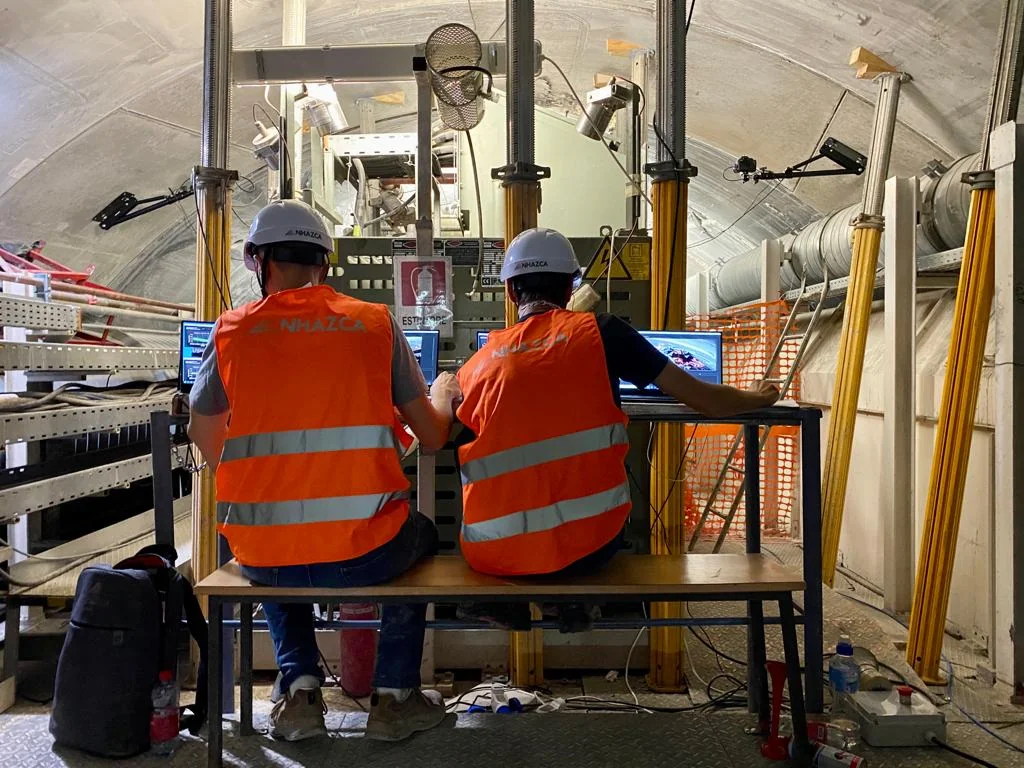

Il PhotoMonitoring misura le convergenze di gallerie esistenti o in corso di realizzazione senza installare alcun bersaglio fisico sul rivestimento: nessuna mira ottica da incollare, nessuna interferenza con le lavorazioni. La stessa configurazione segue la galleria dallo scavo all’esercizio.
Nessuna necessità di target fisici
Non richiede l’installazione di target o altri oggetti nel contesto indagato: la misura è senza contatto con l’opera.
Dati spaziali completi
Dai dati puntuali della topografia classica ai dati spaziali: una visione dettagliata e completa della deformazione della sezione.
Gestione in remoto
Il sistema, automatico e configurabile, può essere gestito interamente da remoto.
Applicazioni · Pareti rocciose

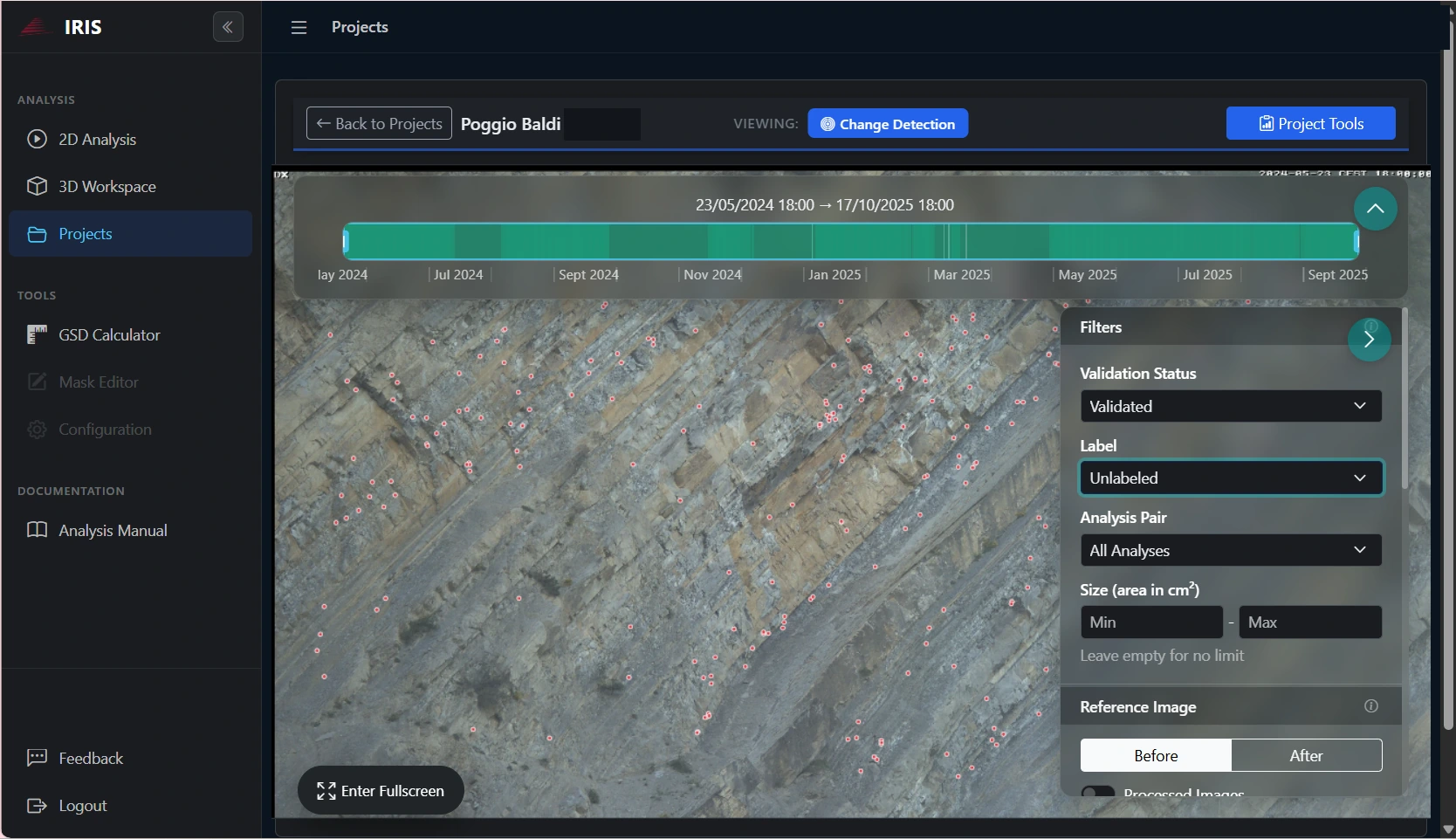

Il PhotoMonitoring™ consente di ottenere mappe dettagliate della distribuzione e della frequenza dei fenomeni di crollo, supportando la definizione di adeguate misure preventive o di difesa e migliorando la sicurezza nelle aree a rischio e favorendo una migliore comprensione delle dinamiche dei crolli di roccia.
Metodologia pubblicata nella letteratura scientifica di settore (Mastrantoni et al., 2024).
Il sistema può essere configurato per una gestione completamente remota.
I vantaggi
Zero target fisici
Non è necessario installare target o altri oggetti nello scenario indagato.
Mappe di cambiamento
Il sistema elabora mappe di cambiamento delle porzioni visibili del versante o della scarpata, passando da dati puntuali a dati spaziali.
Punto di osservazione fisso
Il sistema utilizza un punto di osservazione fisso, eliminando l’incertezza dovuta al riposizionamento dello strumento per successive acquisizioni.
Applicazioni · Versanti
I vantaggi
Mappe dettagliate
Mappe dei cambiamenti delle porzioni visibili del versante o della scarpata: da dati puntuali a dati spaziali.
Frequenza di acquisizione regolabile
Gli utenti possono regolare facilmente la frequenza di acquisizione delle immagini, aumentandola o diminuendola in base alle condizioni meteorologiche.
Velocità decisionale
PhotoMonitoring™ è un supporto decisionale per le autorità, che possono adottare misure di mitigazione del rischio e proteggere le aree vulnerabili.
Applicazioni · Versanti
E restituisce risultati pronti per la decisione e per il contraddittorio tecnico:
CARE è un sistema innovativo progettato e sviluppato da NHAZCA a supporto del PhotoMonitoring™.
La tecnologia di CARE permette un riposizionamento preciso del sensore fotografico, minimizzando gli errori di elaborazione e garantendo un’affidabilità dei risultati senza pari. CARE è progettato per funzionare con qualsiasi tipo di fotocamera, dai sensori industriali agli smartphone ed è uno strumento adatto e affidabile per ispezioni periodiche di terreni e strutture.
Affidabilità, versatilità nell’applicazione, analisi in tempo reale: questi sono solo alcuni dei benefici della tecnologia PhotoMonitoring™. Ecco cosa puoi ottenere scegliendo il servizio NHAZCA dedicato al monitoraggio del territorio e delle strutture.
La tecnologia avanzata su cui si basa il PhotoMonitoring™ ti garantisce una precisione e affidabilità senza pari nell’osservazione e nell’analisi dei dati. Le nostre telecamere ci permettono di ottenere misurazioni accurate degli spostamenti e dei cambiamenti superficiali, determinanti per la valutazione della stabilità e per la pianificazione di interventi mirati.
Le applicazioni del PhotoMonitoring™ di NHAZCA sono tantissime: puoi richiedere i prodotti per trovare risposte in diversi settori, dalla gestione dei rischi naturali, come il monitoraggio di frane e alluvioni, all’ingegneria civile, dove è fondamentale per il monitoraggio di infrastrutture come strade e gallerie.
È inoltre uno strumento prezioso nella pianificazione territoriale, perché aiuta gli enti pubblici e le aziende private a prendere decisioni più consapevoli sulla gestione del territorio.
Il PhotoMonitoring™ ha il grande vantaggio di superare alcuni limiti tipici degli approcci topografici convenzionali. Questa tecnologia non richiede l’installazione di bersagli o oggetti nell’area di studio e fornisce mappe dei movimenti e spostamenti delle porzioni visibili.
Con un punto di osservazione fisso, il sistema elimina l’incertezza di riposizionare lo strumento per le acquisizioni successive e può essere configurato per una gestione remota completa, garantendo efficienza e precisione.
