Misura, controllo e interpretazione
Il monitoraggio strutturale osserva nel tempo il comportamento di un’opera in elevazione. NHAZCA combina sensori installati sulla struttura e tecniche di telerilevamento, e restituisce serie di misura interpretate: è il metodo che la letteratura internazionale chiama Structural Health Monitoring e che in italiano si trova anche come monitoraggio della salute strutturale, applicato come servizio continuativo.
Sensori per il monitoraggio strutturale
InSAR per edifici
PhotoMonitoring™
Interpretazione e report
Che cos’è
Il monitoraggio strutturale è l’osservazione sistematica e ripetuta del comportamento di una struttura — spostamenti, rotazioni, deformazioni, aperture, oscillazioni — per riconoscere variazioni rispetto a una condizione di riferimento e supportare le decisioni di chi gestisce l’opera. Non è un’indagine singola: è una serie temporale di misure confrontabili, letta dentro un modello tecnico della struttura.
01
02
03
Il dato viene ricondotto al comportamento atteso dell’opera. La misura descrive ciò che è accaduto; la decisione resta del gestore.
Tipologie
Le due letture non si sostituiscono: la configurazione statica descrive l’evoluzione lenta dell’assetto, quella dinamica descrive il comportamento dell’opera sotto sollecitazione. Un programma di monitoraggio strutturale statico e dinamico le usa insieme quando le decisioni da supportare lo richiedono, e dichiara per ciascuna la grandezza osservata e la frequenza di acquisizione.
| Aspetto | Monitoraggio statico | Monitoraggio dinamico |
|---|---|---|
| Che cosa osserva | Assetto, rotazioni, deformazioni e apertura delle lesioni | Oscillazioni dell'opera, naturali o indotte |
| Come varia il fenomeno | Lentamente, su tempi lunghi rispetto alla frequenza di misura | Rapidamente, nel tempo dell'oscillazione stessa |
| Che cosa restituisce | Serie temporali di spostamento e di apertura, confrontate con la baseline | Frequenze proprie e ampiezze di oscillazione |
| Che cosa condiziona la misura | Stabilità della condizione di riferimento, temperatura, continuità della serie | Condizioni di eccitazione e rumore ambientale |
| Quando si sceglie | Evoluzione lenta dell'assetto, lavorazioni al contorno, quadro fessurativo | Risposta dell'opera sotto sollecitazione, verifica dopo un evento |
Nessuna delle due configurazioni è «migliore»: rispondono a domande diverse e si scelgono a partire dalla decisione da supportare.
Parametri
I parametri del monitoraggio strutturale sono le grandezze fisiche osservate sull’opera e le condizioni ambientali che ne influenzano la lettura. Ogni grandezza ha una propria unità di misura e una tecnica che la osserva meglio delle altre.
| Grandezza misurata | Unità di misura | Tecnica che la osserva |
|---|---|---|
| Spostamenti e cedimenti | mm; mm/anno come velocità | InSAR satellitare, interferometria radar terrestre, sensori di spostamento |
| Rotazioni e inclinazioni | ° oppure mrad | Clinometri |
| Aperture delle lesioni | mm | Fessurimetri, PhotoMonitoring™ |
| Deformazioni | µε (microdeformazioni) | Estensimetri |
| Accelerazioni e frequenze | m/s² o g; Hz | Accelerometri, radar in configurazione dinamica |
| Temperatura e umidità relativa | °C; % UR | Sensori ambientali installati con la strumentazione |
L’elenco delle grandezze non è la progettazione del monitoraggio: per ciascuna vanno dichiarate geometria di misura, frequenza di acquisizione e limite, altrimenti la serie non è confrontabile nel tempo.
Il quadro metodologico
Structural Health Monitoring (SHM) è il nome con cui il monitoraggio strutturale è codificato nella letteratura tecnica internazionale. La definizione più citata descrive lo Structural Health Monitoring come il processo con cui si applica una strategia di identificazione del danno a strutture civili, meccaniche e aerospaziali, osservandone la risposta nel tempo (Farrar & Worden, 2007).
Structural Health Monitoring si traduce alla lettera in monitoraggio della salute strutturale: «salute» indica la condizione dell’opera, ricostruita nel tempo con grandezze misurabili e non con un giudizio a vista.
Monitoraggio strutturale, monitoraggio della salute strutturale e SHM indicano lo stesso oggetto: cambia il contesto d’uso, non il metodo. In un capitolato o in una relazione tecnica le tre formule sono intercambiabili, purché all’interno dello stesso documento se ne usi una sola.
In queste pagine usiamo monitoraggio strutturale quando parliamo del servizio e SHM quando ci riferiamo al quadro metodologico. La letteratura ordina l’identificazione del danno su livelli progressivi: ogni livello richiede più informazione del precedente, e dichiarare a quale livello si opera è parte della progettazione del programma di misura.
L’approccio NHAZCA
Un piano di monitoraggio strutturale non parte dal catalogo sensori: parte dal comportamento atteso dell’opera e dalle decisioni da supportare, e solo dopo sceglie la configurazione. Uno strumento è utile solo se misura la grandezza necessaria con geometria, sensibilità e frequenza adeguate.
L’interpretazione accompagna l’acquisizione: non arriva alla fine come un allegato. Quando il programma è un monitoraggio strutturale continuo, la stessa configurazione deve reggere per tutta la durata prevista: cambiarla a metà interrompe la confrontabilità della serie.
Il ciclo del servizio, dalla base concordata alla consegna tecnica.
Tecniche complementari
Sulla struttura e da remoto si osservano grandezze diverse. Le tecniche e i sensori del monitoraggio strutturale non sono intercambiabili: ognuno conserva una propria geometria di misura, risoluzione, frequenza e sensibilità alle condizioni ambientali. La combinazione ha senso quando aggiunge informazione, non per completezza di catalogo.
Clinometri, estensimetri, fessurimetri, accelerometri e sensori di temperatura misurano nel punto in cui sono installati. Restituiscono serie continue e ad alta frequenza, ma descrivono l’elemento strumentato: la copertura spaziale dipende dal numero e dalla posizione dei punti.
L’elaborazione di serie radar satellitari consente di ricostruire spostamenti di strutture ed edifici anche su periodi passati, senza installare nulla in sito. Serve la presenza di bersagli radar stabili e la componente osservata resta quella lungo la linea di vista del satellite.
Approfondisci InSAR

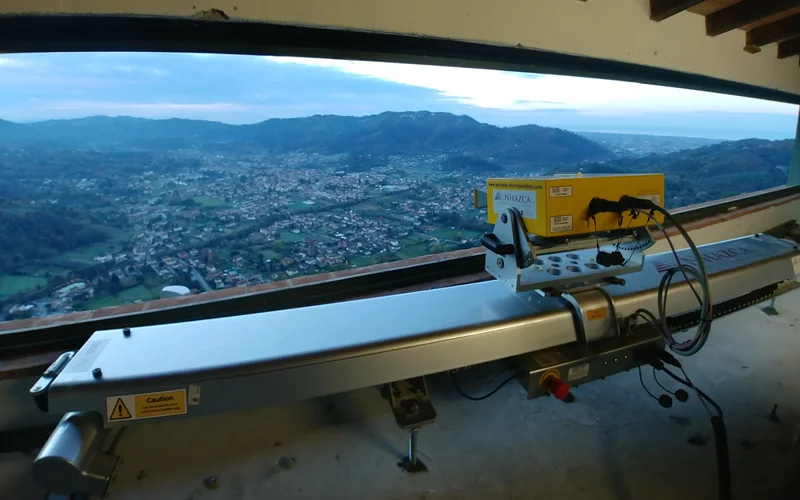

Il radar da terra osserva un fronte o una facciata da una posizione fissa e restituisce mappe e serie temporali di spostamento. In configurazione ad apertura reale può seguire anche il comportamento dinamico dell’opera. Coerenza del segnale e geometria di vista condizionano la leggibilità del risultato.

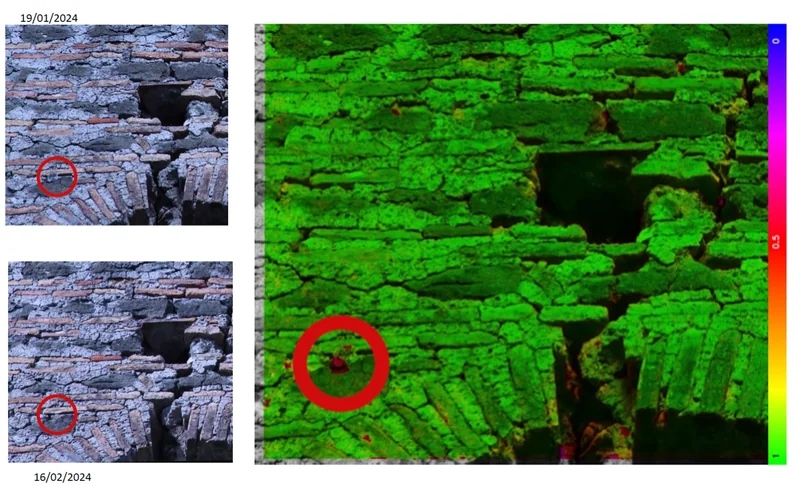

Immagini multitemporali e nuvole di punti supportano misure di correlazione digitale, controllo del quadro fessurativo e confronto geometrico. Illuminazione, vegetazione, lavorazioni e coregistrazione vanno distinte da un’effettiva deformazione. I risultati sono consultabili nella piattaforma IRIS.
Approfondisci PhotoMonitoring™
Quando il comportamento dell’opera dipende dal terreno di fondazione o da lavorazioni al contorno, il monitoraggio strutturale va progettato insieme al monitoraggio geotecnico: la struttura in elevazione e l’interazione terreno–struttura sono due letture distinte dello stesso problema.
Scelta tecnica
La configurazione parte dall’esigenza tecnica, non dallo strumento disponibile.
| Esigenza | Tecnica possibile | Output | Limite da considerare |
|---|---|---|---|
| Variazioni lente di assetto di un edificio | InSAR satellitare | Velocità e serie temporali dei punti radar sull'edificio | Componente lungo la linea di vista; servono bersagli radar stabili |
| Rotazioni e aperture locali | Clinometri, fessurimetri, estensimetri | Serie temporali puntuali ad alta frequenza | Il punto strumentato non descrive l'intera struttura |
| Comportamento dinamico | Accelerometri o radar in configurazione dinamica | Frequenze e ampiezze di oscillazione | Condizioni di eccitazione e rumore ambientale influenzano la misura |
| Campo di spostamento su una facciata o un fronte | Interferometria radar terrestre | Mappe e serie temporali di spostamento | Linea di vista, coerenza del segnale e posizione dello strumento |
| Quadro fessurativo e cambiamenti visibili | PhotoMonitoring™ e laser scanner | Mappe tematiche, confronti geometrici e punti di controllo | Separare deformazione, illuminazione, vegetazione e lavorazioni |
| Comportamento legato al terreno di fondazione | Strumentazione geotecnica in raccordo | Profili in profondità e condizioni di falda | Richiede un piano di monitoraggio del terreno coordinato |
Gli output
Un monitoraggio continuo produce molti dati, ma il valore non è la quantità: è un quadro tecnico che renda visibili andamento, qualità e limiti delle osservazioni di monitoraggio strutturale.
Obiettivi, configurazione, baseline, frequenze, ruoli ed esclusioni concordati prima dell’installazione.
Evoluzione delle grandezze nei punti e nei periodi osservati, con la geometria di misura dichiarata.
Copertura, continuità, interruzioni e condizioni ambientali che influenzano il dato.
Confronti, elementi da approfondire e limiti di validità, senza sovrainterpretare la misura.
Applicazioni
Il metodo è lo stesso; cambiano l’oggetto osservato, i vincoli di installazione e il tipo di decisione da supportare.
Il monitoraggio strutturale di edifici segue assetto, rotazioni e quadro fessurativo di edifici residenziali, direzionali, industriali e scolastici, in esercizio o interessati da lavorazioni vicine. L’InSAR satellitare può ricostruire il comportamento anche prima dell’avvio del monitoraggio.
Su beni monumentali ed edifici storici la priorità è la minima invasività: tecniche remote e sensori discreti riducono l’impatto sull’opera. La progettazione del monitoraggio strutturale si coordina con le esigenze di conservazione e con gli enti di tutela.
Durante scavi, consolidamenti, demolizioni e sottofondazioni serve una base di riferimento prima dell’inizio delle lavorazioni e una continuità di misura durante le fasi critiche.
Quando l’origine del comportamento sta nel terreno di fondazione o in un versante al contorno, la lettura strutturale si integra con il monitoraggio geotecnico, che possiede il terreno e l’interazione terreno–struttura.
Ponti, viadotti, dighe e gallerie applicano lo stesso metodo, ma con vincoli di esercizio, normativi e gestionali propri. Le pagine dedicate trattano la progettazione del servizio sul singolo asset.
Un sistema di monitoraggio di più strutture, anche complesse e distribuite sul territorio, parte dalle osservazioni satellitari per definire priorità e decidere dove approfondire con misure dedicate. Il layer di gestione è descritto in SGAM.
Altri esempi di progetti già svolti si trovano nei casi studio NHAZCA.
Dal metodo alla pratica
Nel Parco archeologico del Colosseo NHAZCA ha progettato un sistema di monitoraggio integrato, ambientale e strutturale, statico e dinamico, per la conservazione dell’Anfiteatro Flavio. Per il MIBACT — Soprintendenza di Venezia il monitoraggio satellitare e l’interferometria radar terrestre sono stati applicati alle torri campanarie del centro storico e dell’estuario.
Ogni risultato resta legato al sito, al periodo osservato e alla configurazione adottata: i casi pubblicati mostrano il metodo, non sostituiscono la progettazione specifica di un nuovo programma di monitoraggio strutturale.
verificare baseline, periodo e configurazione;
controllare geometria di misura e grandezza osservata;
distinguere segnale, rumore ed effetti ambientali;
leggere il dato nel modello tecnico dell’opera;
tenere separate misura, valutazione e decisione.
Per approfondire
Riferimenti normativi italiani e fonti tecniche utili per comprendere campo di applicazione e limiti delle tecniche citate.
Le linee guida definiscono il cosa; NHAZCA progetta e gestisce il come, sul tuo sito specifico. Richiedi una valutazione preliminare.
FAQ
Nessuna differenza sostanziale: sono lo stesso oggetto in due lingue. Structural Health Monitoring è il termine con cui la letteratura internazionale identifica il quadro metodologico; monitoraggio strutturale è l’espressione italiana usata per il servizio.
Monitoraggio della salute strutturale è la traduzione italiana di Structural Health Monitoring: indica l’osservazione ripetuta della condizione di un’opera attraverso grandezze misurabili — spostamenti, rotazioni, deformazioni, aperture delle lesioni, oscillazioni — e non attraverso un giudizio a vista. È lo stesso oggetto che in italiano tecnico si chiama monitoraggio strutturale.
Il monitoraggio delle strutture serve a riconoscere una variazione rispetto a una condizione di riferimento e a documentarla, così che chi gestisce l’opera decida su dati e non su impressioni. Non evita da solo un danno e non lo prevede: rende visibile un cambiamento, ne descrive entità e andamento, e lascia la valutazione a chi ne ha la competenza.
Il monitoraggio strutturale statico osserva grandezze che variano lentamente: assetto, rotazioni, deformazioni e apertura delle lesioni. Il significato della misura sta nella variazione rispetto a una condizione di riferimento dichiarata, quindi senza baseline non descrive né un trend né un’anomalia. Il monitoraggio dinamico osserva invece le oscillazioni dell’opera, le loro frequenze e ampiezze.
Dipende dall’esigenza. Possono essere spostamenti, rotazioni, aperture di lesioni, deformazioni, oscillazioni e temperature. Per ogni grandezza vanno dichiarate geometria di misura, frequenza e limite: una serie di misure senza queste informazioni non è confrontabile nel tempo.
I sensori per il monitoraggio strutturale si scelgono a partire dalla grandezza da osservare: clinometri per rotazioni e inclinazioni, estensimetri per le deformazioni, fessurimetri per l’apertura delle lesioni, accelerometri per le oscillazioni, sensori di temperatura e umidità per le condizioni ambientali. Nessun sensore descrive l’intera struttura: descrive il punto in cui è installato, e la copertura dipende da quanti punti si strumentano e da dove.
In parte sì. L‘InSAR satellitare misura spostamenti di strutture ed edifici senza installazioni, anche su periodi passati, ma richiede bersagli radar stabili e osserva solo la componente lungo la linea di vista. Non sostituisce i sensori quando servono alta frequenza o grandezze locali.
Il monitoraggio delle fessure misura la distanza fra i lembi di una lesione e la sua variazione nel tempo, in millimetri, con fessurimetri installati a cavallo della fessura; il quadro fessurativo d’insieme si segue anche con immagini multitemporali e confronti geometrici. Una lettura singola non dice nulla: servono una serie, la stessa geometria di misura a ogni ripetizione e la temperatura registrata insieme al dato, perché anche la dilatazione termica apre e chiude una fessura.
Un monitoraggio strutturale continuo acquisisce senza interruzioni per tutta la durata concordata, mantenendo la stessa configurazione: è la condizione perché la serie resti confrontabile. La consultazione vicina al tempo reale dipende dalla catena di acquisizione, trasmissione e validazione: un ritardo esiste sempre, va dichiarato nel piano di monitoraggio insieme a chi guarda i dati e con quale frequenza, e non va confuso con un sistema di allarme.
Un sistema di monitoraggio può coprire più strutture contemporaneamente, e le osservazioni satellitari sono il livello più esteso per farlo su scala territoriale, perché non richiedono installazioni. Su strutture complesse o distribuite la difficoltà non è tecnologica ma di lettura: senza priorità dichiarate e criteri di confronto, molti dati producono meno informazione di pochi dati scelti bene.
No. Il monitoraggio fornisce misure e interpretazione tecnica; le verifiche strutturali, le ispezioni previste e le valutazioni di sicurezza restano di competenza del progettista, del collaudatore o del gestore dell’opera. Soglie e risposte operative vanno assegnate esplicitamente.
Quando il comportamento osservato può dipendere dal terreno di fondazione, da uno scavo vicino o da un versante al contorno. In quel caso il programma si coordina con il monitoraggio geotecnico, che osserva il terreno e l’interazione terreno–struttura, mentre questa pagina resta sulla struttura in elevazione.
Costi e tempi si definiscono dopo una valutazione di obiettivi, tipo di opera, accessibilità, tecniche, numero di punti, frequenza, durata e output attesi. Senza questi elementi una cifra non sarebbe tecnicamente significativa. Descrivici il tuo caso per una valutazione preliminare.
